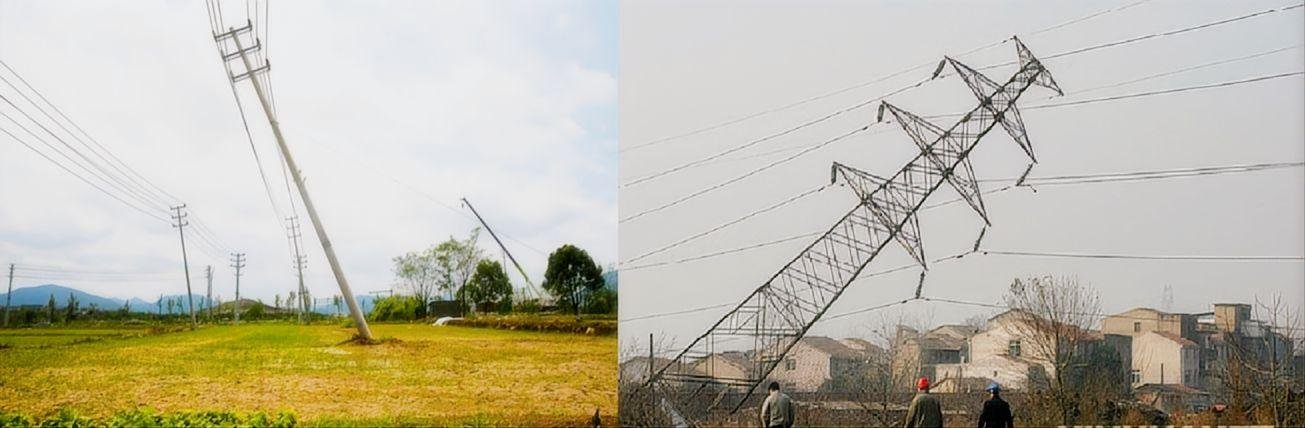

输电线路杆塔长期运行中，受地质条件变化、基础沉降、强风荷载、暴雨冲刷等多因素影响，会发生倾斜或塔基沉降。倾斜超出允许范围，可能导致导线对地距离不足、张力失衡，严重时引发倒塔断线等重大事故。
传统检测方式的三大短板：
经纬仪测量周期长，偏远山区、高海拔区域巡检难度大、风险高。
两次巡检间隔内的倾斜突变无法感知，错过最佳处置窗口。
无连续监测数据，难以分析沉降趋势、评估长期风险。
地质灾害易发区、无市电无网络区域，传统手段鞭长莫及。

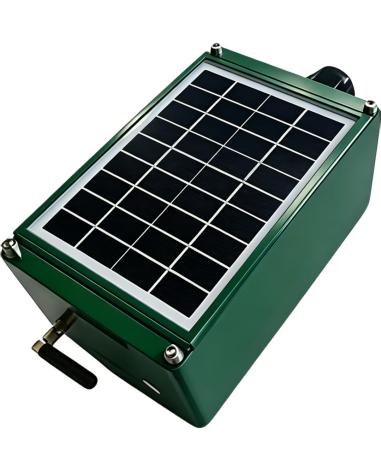

北斗杆塔倾斜及塔基沉降监测装置是一款集倾角测量、地质沉降监测、气象环境感知、北斗定位和远程通信于一体的智能化在线监测设备，实现杆塔姿态与基础沉降的 24 小时不间断监测。
装置由倾角传感器、地质沉降传感器、气象传感器、监控主机、电源系统、北斗定位模块六大核心模块组成：倾角传感器采用高精度加速度计（±90°，灵敏度优于 0.035°）；地质沉降传感器基于加速度陀螺仪原理（0~500mm，精度 0.2mm）；气象传感器同步监测气压、气温、风向、风速、雨量五项环境参数。

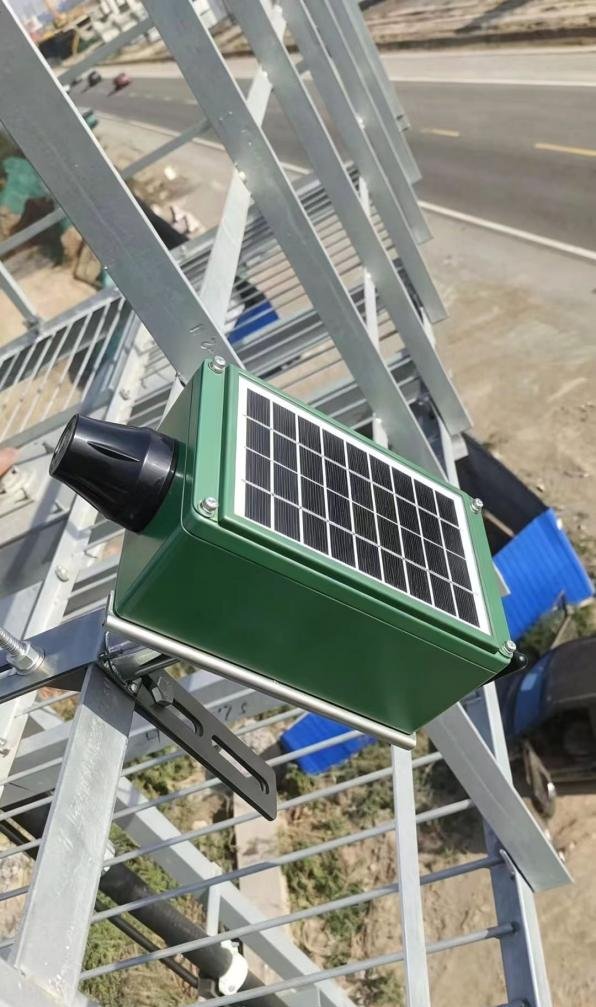

倾角传感器安装于杆塔关键节点，实时采集纵横双向倾斜角度；地质沉降传感器安装于塔基基础，测量沉降位移（精度 0.2mm）与振动加速度（±1g，精度 0.1mg）；气象传感器同步采集五项环境参数——多维度数据为杆塔状态评估提供完整依据。
监控主机内置嵌入式处理器（主频≥800MHz），实时处理与融合分析各传感器数据。采集间隔灵活配置（默认每半小时上传一次），EMMC≥512M 存储 + TF 卡扩展，历史数据可循环存储。传感器通过 LoRa/RS485/4G/433M 多种接口与主机互联，通讯距离大于 200m。
数据经 4G 全网通或北斗卫星通信链路传输至云平台，支持历史查询与趋势分析。倾斜角度或沉降量超过阈值时，系统自动触发分级预警，短信、APP 推送多通道告警，运维人员第一时间处置。
加速度计原理，±90° 量程，灵敏度与稳定性均优于 0.035°，微小倾斜尽在掌握。
加速度陀螺仪原理，0~500mm 量程，精度 0.2mm，及时捕捉塔基异常沉降。
同步监测气压、气温、风向、风速、雨量 5 项气象参数，安全评估数据更完整。
北斗卫星导航定位，支持 4G 与北斗卫星通信接入，数据可无缝接入电力专网。
倾角与沉降传感器均为铝合金外壳 IP68 防护，适应户外长期恶劣环境。
≥85W 光伏板 + 低温蓄电池（-40℃~60℃），无市电区域全天候独立运行。
以太网≥1 个、RS485≥2 个，四种通信方式，存储可扩展，上传间隔可调。
| 参数名称 | 具体内容 |
|---|---|
| 倾角测量原理 / 范围 | 加速度计 / ±90° |
| 倾角灵敏度 / 稳定性 | ≤0.035° / ≤0.035° |
| 沉降测量原理 / 范围 | 加速度陀螺仪 / 0~500mm |
| 沉降精度 | 0.2mm（室温） |
| 振动测量范围 / 精度 | ±1g / 0.1mg（室温） |
| 灵敏度温漂 | ±0.5%（-40~85℃） |
| 输出频率 | 最高 1Hz |
| 通讯方式 / 距离 | LoRa/RS485/4G/433M / >200m |
| 外壳防护等级 | 铝合金外壳，IP68 |
| 参数名称 | 具体内容 |
|---|---|
| 气压测量范围 | 450hPa~1100hPa |
| 气温测量范围 / 精度 | -50℃~+60℃ / ±0.2℃ |
| 风向 / 风速 / 雨量 | 0°~360° / 支持 / 支持 |
| 主机处理器 / 存储 | 主频≥800MHz / EMMC≥512M，支持 TF 卡扩展 |
| 接口配置 | 以太网≥1 个，RS485≥2 个 |
| 通信方式 / 传输间隔 | 4G / 北斗卫星，默认半小时可调 |
| 蓄电池 / 光伏板 | 9-20VDC（-40℃~60℃）/ ≥85W |
| 定位方式 | 北斗卫星导航 |
山区滑坡、泥石流、地面沉降区域，实时监测杆塔姿态与基础位移，结合气象数据实现灾害预警。
煤矿采空区、软土地基杆塔基础不均匀沉降，0.2mm 精度持续监测变化趋势。
档距长、风荷载影响显著，0.035° 灵敏度实时监测纵横双向倾斜。
太阳能+蓄电池供电、北斗卫星通信，无市电无网络也能独立运行。
可以。装置采用 ≥85W 太阳能光伏板 + 低温蓄电池供电（-40℃~60℃ 正常工作），通信支持北斗卫星链路，无需市电与运营商网络即可独立运行并回传数据，特别适合偏远地区杆塔。
默认每半小时传输一次，采集间隔支持灵活配置；报警触发时实时上传，兼顾数据完整性与通信流量。
相当于一根头发丝直径的量级。塔基沉降是一个缓慢积累的过程，0.2mm 精度可以在沉降早期就发现异常趋势，为处置赢得时间。
监测数据通过 4G/北斗通信传输至云平台，支持接入电力专用网络，具体协议对接方案由技术同事评估确定。
价格与设备配置、监测点位数量、通信与供电方案、工期相关，需技术经理一对一评估后给方案。可留下称呼与联系方式，我们一个工作日内联系；也可直接致电 138 8602 3023（滕先生）。
