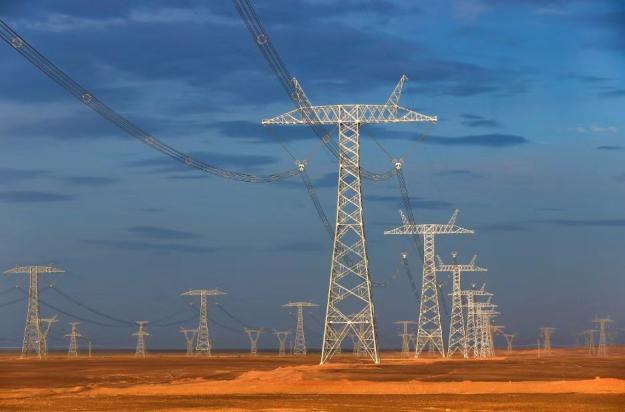

导线弧垂是相邻两基杆塔导线悬挂点连线下方，导线最低点到连线的垂直距离。由于导线自重，输电距离较远时导线呈悬链线形状，形成弧垂。弧垂过大或过小都会影响线路安全运行：
对地安全距离不足，大风时可能造成短路事故
导线应力过大，冬季低温下可能发生断线事故

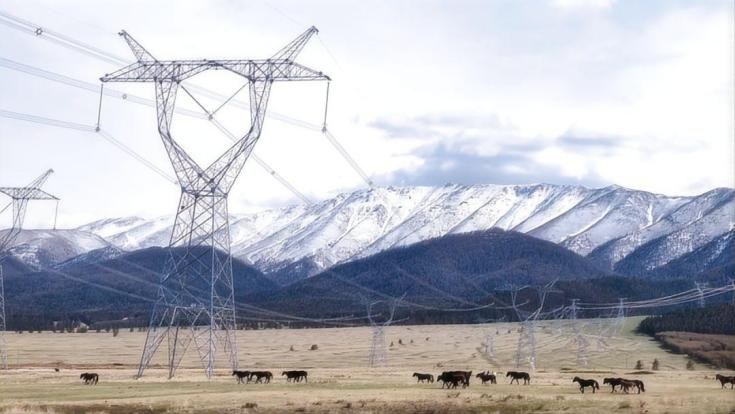

大雪、大风、高温等恶劣天气时节，极易形成弧垂隐患
极限传输容量下导线温度升高、弧垂增大，可能触发对地放电隐患
设备老化、舞动、高负荷运行都会造成弧垂隐患，若不及时发现控制，容易引发断线事故甚至倒杆事故。弧垂监测装置正是为此而生。
输电线路导线弧垂监测装置实时采集导线距地面最小距离与线夹出口处导线切线与水平方向夹角，通过公式实时计算导线弧垂，并经网络传输至云平台。

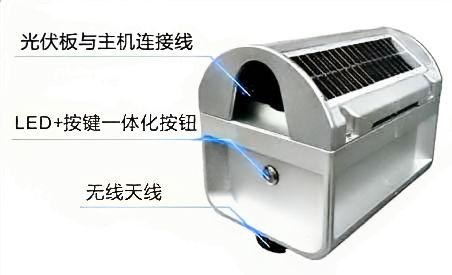

上传数据包括导线对地最小距离、切线夹角、弧垂值、电源电压、信息同步数据包等，管理人员可实时掌握线路运行状态。装置由弧垂传感器（导线侧，2.2kg）与监测主机（杆塔侧，太阳能+蓄电池供电）两部分组成，边缘端本地完成弧垂解算，无需依赖云端，响应迅速。
装置采用「多维感知 → 智能计算 → 远程预警」协同工作架构：
| 多维感知层 | 高精度倾角传感器（线夹出口处，±60°、±0.03°）+激光测距模块（5~100m，50m处±0.05m、100m处±0.1m）双维同步采集 |
| 智能计算层 | 主机内置边缘计算模块，按弧垂公式实时推算弧垂值；工作温度-40℃~+85℃、IP66防护，支持国网安全加密芯片，数据安全可靠 |
| 远程预警层 | 4G全网通/网口/北斗短报文多通道回传云平台，30天数据循环存储；弧垂超限自动预警，运维人员及时调整处置 |
按设定间隔自动采集（默认30分钟，10~60分钟可调），数据连续完整
对地距离、切线夹角、弧垂、电压、同步数据包全量上传
4G全网通/网口/北斗短报文可选，适应不同现场环境
主机防尘防强力喷水，恶劣天气长期稳定运行
传感器与主机待机均≥30天，太阳能+蓄电池持续补能
支持国网安全加密芯片，数据传输安全合规
| 倾角测量范围 / 精度 | ±60° / ±0.03° |
| 距离测量范围 / 精度 | 5~100m / 50m处±0.05m，100m处±0.1m |
| 传感器电池电压 / 重量 | DC64V / 2.2kg |
| 支持线径范围 | 16~33mm直径（适配相应尺寸骑马卡） |
| 主机供电 | 太阳能+蓄电池（55/12V），太阳能板18V/80W |
| 主机工作电压 / 重量 | DC12V / 7kg |
| 通信方式 | 4G全网通 / 网口 / 北斗短报文（可选） |
| 工作温度 | -40℃~+85℃（传感器与主机） |
| 待机时长 | ≥30天（传感器与主机） |
| 数据存储 | 30天数据循环存储 |
| 加密方式 | 支持国网安全加密芯片 |
| 主机防护等级 | IP66 |
双维感知+公式解算：线夹出口处的高精度倾角传感器（±0.03°）测量导线切线与水平方向夹角，激光测距模块（5~100m）测量导线对地最小距离，主机内置边缘计算模块按弧垂公式实时解算，数据本地完成计算后上传云平台。
采集间隔可设，默认30分钟自动采集一次（最小10分钟、最大60分钟可调）。上传数据包括对地最小距离、切线夹角、弧垂值、电源电压、信息同步数据包等全量参数，云平台支持30天循环存储。
可选配北斗短报文通信方式，与4G全网通、网口互为备份，适应无公网信号的偏远山区、无人区场景，确保监测数据不断链。
弧垂传感器内置电池（DC64V）并配套太阳能补能，待机时长≥30天；杆塔侧监测主机采用太阳能板（18V/80W）+蓄电池（55/12V）供电，长期免维护运行。
