随着配电网规模不断扩大、网架结构日趋复杂，配电线路的故障快速定位与抢修效率已成为影响供电可靠性的关键因素。配电线路分支多、结构复杂、运行环境多样，短路、雷击、接地及断线等故障频发，且故障点隐蔽性强、排查难度大。
传统故障排查依赖人工沿线巡线，不仅耗时长、效率低，还受地形、天气限制。故障发生后若不能迅速定位并隔离故障区段，停电范围和时间都会被拉长，直接影响供电服务质量。
T接线路、多分支线路故障区间难判断，人工排查如大海捞针。
短路、雷击、接地、断线故障机理不同，处置策略各异。
山区、偏远线路人工巡线难度大、耗时长、安全风险高。
故障定位慢导致停电时间延长，影响可靠性指标与用户满意度。
配电线路分布式故障定位装置基于行波检测与时间同步技术，通过在配电线路沿线分布式布置监测终端，实时采集故障行波信号并上传主站系统，实现故障区段精确定位与故障类型智能识别。系统将实时故障诊断与预警报警相结合，可在微小扰动演变为重大故障之前主动预警，让运维从「被动抢修」转向「主动防御」。

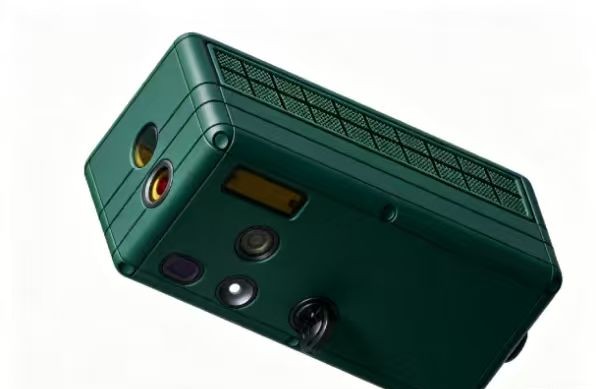

| 产品组成 | 外壳、取电 CT、信号传感器、电源模块、锂电池、采集模块、4G 通信模块、GPS 模块、固定件、绝缘套管 |
| 单元配置 | 每套 3 个单元，对应 A / B / C 三相 |
| 适用范围 | 35kV 及以下架空线路、架空-电缆混合线路、T 接线路架空段 |
| 安装方式 | 直接安装于导线，每相 1 台、每组 3 台，每 2～5 公里设一组 |
线路发生异常放电或故障时，电流行波信号沿线路（含所有分支方向）向两端传输。装置的行波采集模块捕捉行波波前，同步启动高频行波记录、触发工频电流电压记录，并记录精确时间戳。
行波数据上传主站后，系统利用各监测点工频故障波形，采用基于本地双端定位的网络定位方法确定故障区段，并通过行波频谱特征识别故障类型。
设备支持 GPS 与北斗双模授时，同步时钟校准精度不超过 0.1μs，各终端基于统一时间基准采集行波数据，为双端定位提供高精度时间戳。
主站采用 Oracle 数据库 + Linux 操作系统，网页式操作界面，支持短消息通知；可实时监控各装置运行状态，完成异常预警、区域划分、精确定位与故障类型识别。
行波+网络定位，区段定位可靠性≥99%，误差≤150米，精确校准故障杆号。
雷击/非雷击识别准确率≥95%，短路/接地识别准确率均≥90%。
放电波形指纹库判定，预警准确率≥80%，隐患演变为故障前提前告警。
行波采样率 2MHz、频率响应 1kHz～1MHz，完整记录故障全特征波形。
GPS+北斗双模授时，同步精度≤0.1μs，保障双端定位精度。
CT 耦合取电+太阳能+蓄电池，CT 起始电流≤5A，适应 5A～1000A 负载。
远程参数设置与程序升级，通信中断自动保存、恢复补传，数据不丢。
-40℃～+75℃、海拔≤5500m，可承受 40kV 强电磁场，MTBF≥25000 小时。
| 适用电压等级 | 35kV 及以下配电线路 |
| 适用线路类型 | 架空线路 / 架空-电缆混合线路 / T 接线路架空段 |
| 每组配置 | 3 台/组（A、B、C 相各 1 台） |
| 布置间距 | 每 2～5 公里一组；两组之间支线不超过 3 条 |
| 传感器频率响应 | 1kHz ～ 1MHz |
| 行波电流采样率 | 2MHz |
| 连续记录时长 | 1000μs |
| 测量范围 | 1～600A（峰值） |
| 幅值误差 | ±3%±0.2A |
| 时间参数误差 | ±10% |
| 传感器频率响应 | 0Hz ～ 1kHz |
| 采样频率 | ≥6.4kHz |
| 连续记录时长 | 1000ms |
| 测量范围 | 1A～1000A（峰值） |
| 幅值误差 | ±3%±0.5A |
| 故障区段定位可靠性 | ≥99% |
| 故障定位误差 | ≤150米 |
| 雷击/非雷击识别 | ≥95% |
| 短路/接地识别 | ≥90% |
| 异常放电预警准确率 | ≥80% |
| 异常放电点定位误差 | ≤150米 |
| 通信方式 | 4G 无线网络 |
| 通信功能 | 实时传输、数据验证、错误重传、断点续传 |
| 授时方式 | GPS / 北斗双模 |
| 时钟同步精度 | ≤0.1μs |
| 供电方式 | CT 耦合取电 + 太阳能 + 备用蓄电池 |
| CT 取电起始电流 | ≤5A |
| 负载电流范围 | 5A～1000A |
| 环境温度 | -40℃ ～ +75℃ |
| 相对湿度 | 5%RH ～ 100%RH |
| 工作高度 | ≤5500m |
| 电磁兼容 | 可承受 40kV 强电场和强磁场 |
| MTBF | ≥25000 小时 |
| 操作系统 / 数据库 | Linux / Oracle |
| 界面形式 | 网页式显示界面 |
| 通知方式 | 短消息通知 |
| 数据管理 | 保存、查询、统计、生成故障报告 |
| 设备管理 | 远程升级、远程监控、远程维护 |
分支多、负荷密度大，故障精确到杆级，缩短排查时间、提升可靠性指标。
主站远程定位，运维人员直赴故障点，减少无效巡线与安全风险。
感应雷/短路/接地识别准确率≥95%，为防雷改造提供数据支撑。
绝缘子污秽、树障放电、接触不良等隐患，演变为故障前提前预警。
投运验收即监测，及时发现施工遗留缺陷，交接数据客观完整。
长期在线积累故障数据，支撑状态检修，从「到期检修」走向「状态检修」。

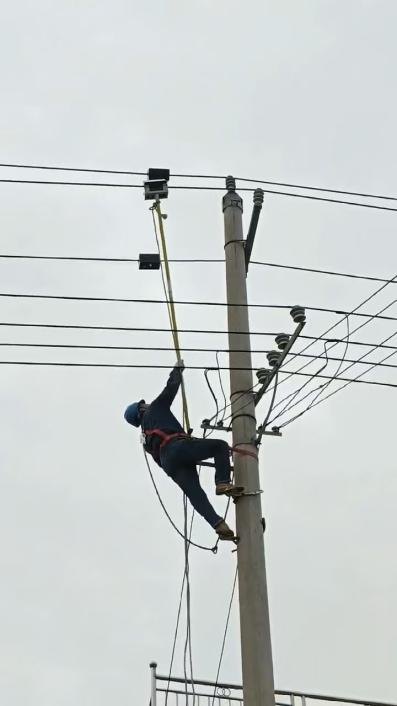

装置通过 CT 耦合取电、直接安装于导线，具体安装作业方式可结合线路条件安排；运行后全天候在线工作，不影响线路正常供电。
故障区段定位可靠性≥99%，定位误差≤150 米，可精确校准故障杆号，配合主站系统输出故障区间与杆号。
可以。装置采用基于本地双端定位的网络定位方法，适应多分支拓扑；任意两组装置之间支线数量不超过 3 条即可按方案布点。
终端走 4G 通信并支持断点续传；对偏远无信号区域，可在方案设计阶段结合现场勘察确定通信与组网方式。
留下您的称呼与联系方式，赛飞技术同事将在一个工作日内与您联系；也可直接致电 138 8602 3023（滕先生）。
