架空输电线路中，盘型悬式瓷绝缘子是保障线路绝缘性能的核心部件。长期暴露在户外复杂环境中，受风雨、污秽、雷击、老化等因素影响，绝缘子易出现绝缘性能下降，形成零值、低值绝缘子，威胁线路安全运行。
传统瓷绝缘子零值检测存在四大痛点：

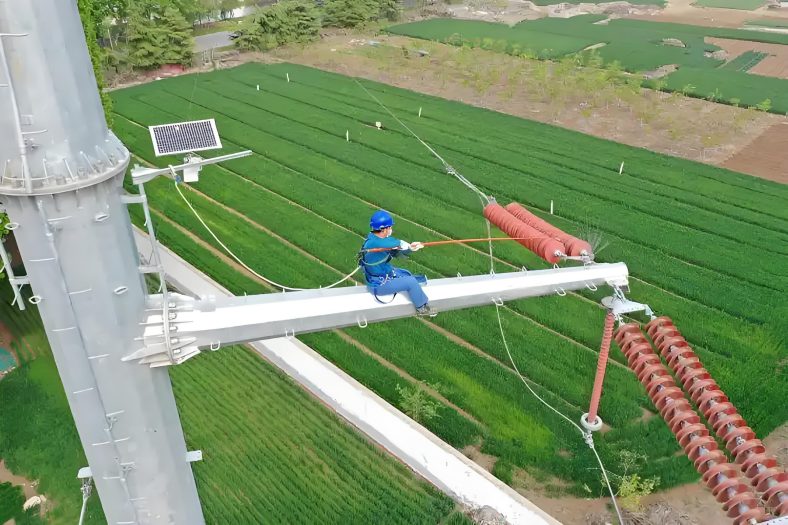

人工登塔检测，存在高空坠落、触电等安全风险。
停电检测影响电网正常运行和供电可靠性。
作业效率低、检测范围有限，难以满足不停电运维需求。
检测数据人工记录，易出错且难以追溯分析。
SFIT-40U 型无人机载零值绝缘子检测仪，实现了带电检测、高空远程作业、快速精准识别：无需停电即可完成绝缘子绝缘性能检测，既规避了人工高空作业的安全风险，又大幅提升了检测效率和覆盖面。
SFIT-40U 无人机机载零值绝缘子带电检测仪，是专为高压输电线路盘型悬式瓷绝缘子不停电检测设计的智能检测设备。装置采用无人机搭载专用检测设备的架构，通过弹性电极可靠接触被测绝缘子的钢帽和钢脚两端，输出脉冲高压进行绝缘性能检测。
设备内部输出脉冲高压（最大电压大于 30kV），通过采集绝缘子两端的电压、电流信号转化为电阻值；系统依据电信号生成电压电流曲线，结合绝缘电阻测试范围（0～2000MΩ）及判定标准，自动分析判断绝缘子是否为零值、低值缺陷。检测结果实时传输至手持 APP 终端，现场查看、记录、保存，原始数据还可回传电脑做深度分析——飞行搭载、高压检测、无线传输、数据分析、结果展示，全流程一体化。

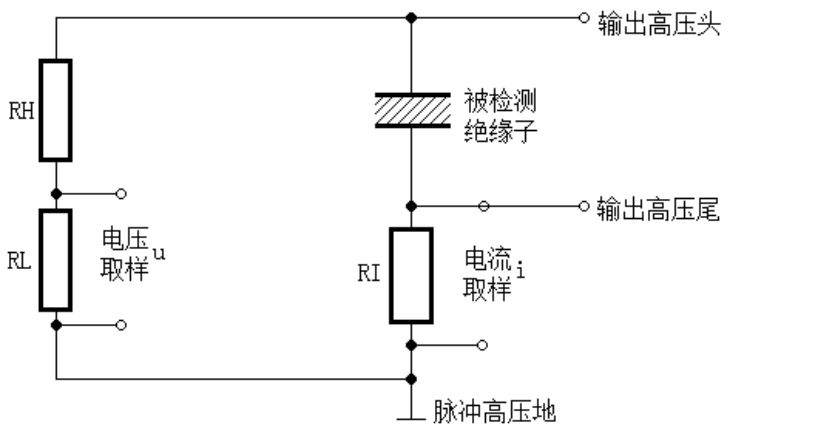

弹性电极可靠接触被测绝缘子的钢帽和钢脚两端，设备内部输出脉冲高压（最大电压大于 30kV），同步采集绝缘子两端的电压、电流信号并转化为电阻值。绝缘电阻，就是判断绝缘子性能的核心指标。

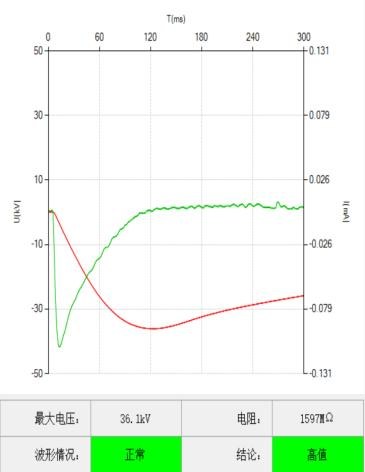

系统依据采集的电信号生成电压电流曲线，结合判定标准自动分析绝缘子缺陷类型：
| 缺陷类型 | 判定说明 |
|---|---|
| 低值绝缘子 | 绝缘电阻值低于正常范围，绝缘性能下降但未完全失效 |
| 零值绝缘子 | 绝缘电阻值趋近于零，绝缘性能完全失效 |
| 高值绝缘子 | 绝缘电阻值正常，绝缘性能良好 |
检测结果实时传输至手持 APP 终端，现场即可查看、记录与保存；原始数据可传输至电脑，支持生成检测报告、历史数据对比、趋势分析。
| 判定指标 | 标准参数 |
|---|---|
| 绝缘电阻测试范围 | 0～2000MΩ |
| 电阻分辨率 | 1MΩ |
| 电阻测量误差 | ±10% |
| 低值绝缘子判定 | 绝缘电阻值低于正常范围 |
| 零值绝缘子判定 | 绝缘电阻值趋近于零 |

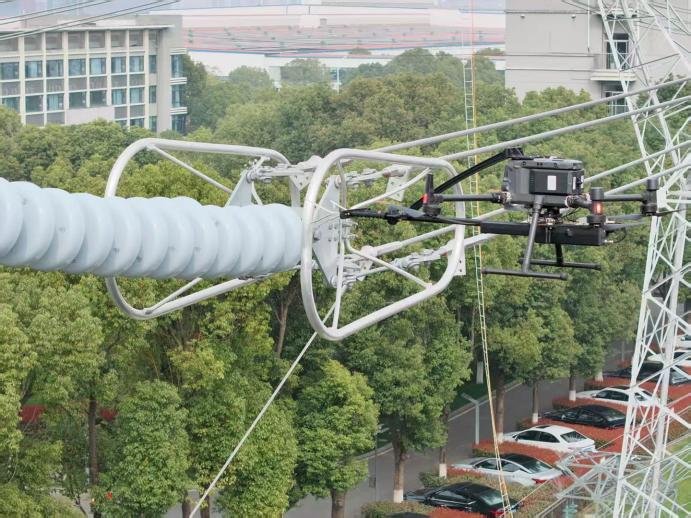

无人机搭载检测设备，线路带电运行状态即可完成检测，规避人工登塔的高空坠落与触电风险。
最大输出电压大于 30kV，采集电压、电流信号转化为电阻值，精准识别零值、低值缺陷。
绝缘电阻测试范围 0～2000MΩ，分辨率 1MΩ，覆盖各类瓷绝缘子检测需求。
结果实时回传手持 APP，现场查看、记录、保存；支持电脑端后续分析。

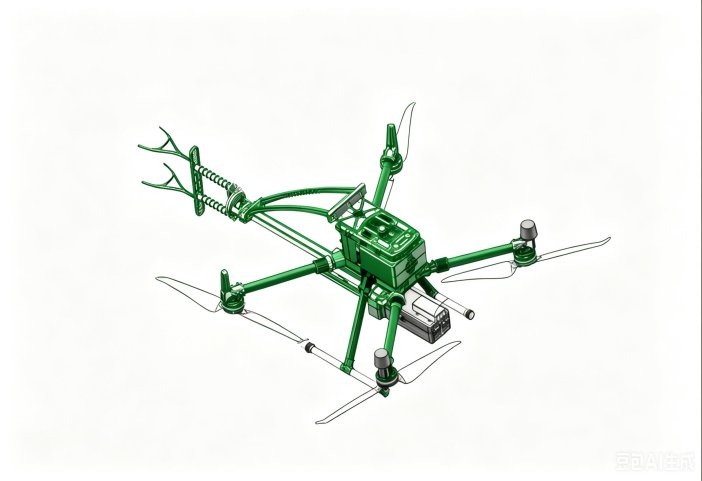

无人机平台 + 载荷检测设备两大部分，飞行搭载、高压检测、无线传输、数据分析、结果展示全流程集成。
弹性电极与钢帽、钢脚可靠接触，旋转触点可调整接触角度，适配不同安装角度的绝缘子。
额定载重 ≥2.5kg、载重续航 ≥30min、控制距离 ≥10km，适应远距离高空作业。
锂离子电池供电待机 6 小时，连续使用不小于 4 小时，支持边充边用，保障作业连续性。
| 参数名称 | 具体内容 |
|---|---|
| 控制信号有效距离 | ≥10km |
| 额定载重 | ≥2.5kg |
| 额定载重续航 | ≥30min |
| 参数名称 | 具体内容 |
|---|---|
| 设备最大输出电压 | 大于 30kV |
| 绝缘电阻测试范围 | 0～2000MΩ |
| 电阻分辨率 | 1MΩ |
| 电阻测量误差 | ±10% |
| 低值绝缘子测试次数 | ≥1000 次 |
| 参数名称 | 具体内容 |
|---|---|
| 主机重量 | 低于 2.5kg |
| 连续使用时间 | 不小于 4 小时 |
| 待机时间 | 6 小时（锂离子电池供电） |
| 参数名称 | 具体内容 |
|---|---|
| 工作环境温度 | -10℃～50℃ |
| 工作环境相对湿度 | ≤65% |
| 工作大气压力 | 86kPa～106kPa |
| 贮存环境温度 | 0℃～+25℃ |
| 贮存环境相对湿度 | ≤85% |
| 设备名称 | 功能说明 |
|---|---|
| 无人机 | 多旋翼平台，为检测设备提供高空搭载和移动作业能力 |
| 弹性电极 | 与瓷绝缘子钢帽、钢脚可靠接触，实现高压信号传输和电信号采集 |
| 旋转触点 | 调整电极接触角度，适配不同安装角度的绝缘子 |
| 连接支架 | 实现无人机与检测设备牢固连接，保障高空作业稳定性 |
| 通信盒 | 负责无人机与检测设备间信号通信，确保数据传输顺畅 |
| 绝缘子检测设备 | 系统核心检测单元：脉冲高压输出、电信号采集、数据分析 |
| 操控显示设备 | 平板 / 手持 APP 终端：参数设置、测试操作、结果显示、数据保存与查看 |

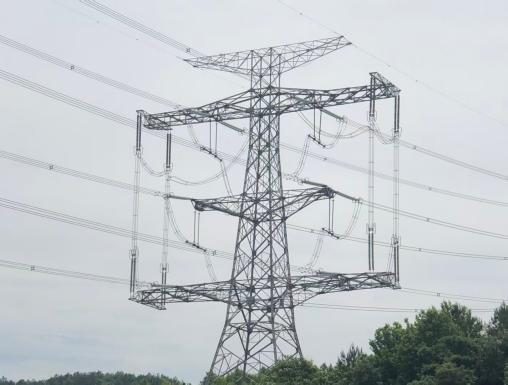

对输电线路各区段绝缘子开展常态化带电检测，缺陷早发现、早处理。
重污秽区、雷击多发区、沿海盐雾区等特殊环境的线路绝缘子重点检测。
计划停电检修前精准检测缺陷绝缘子，提升检修针对性和效率。
雷雨、台风、暴雪过后快速巡检，排查绝缘损伤。
运行年限长、绝缘子老化风险高的线路，开展全面绝缘性能检测。
不需要。无人机搭载检测设备在线路带电运行状态下完成检测，不影响电网正常运行和供电可靠性——这也是它区别于传统停电检测方式的核心价值。
适用于 10kV～1000kV 高压输电线路的盘型悬式瓷绝缘子。高压脉冲法不适用于玻璃绝缘子和复合绝缘子；复合绝缘子可改用红外、紫外成像等方式评估，具体方案由技术同事评估确定。
看作业场景：变电站站内检测、到货抽检、停电检修配合，选 SFIT-50M 手持式（单只 0.5 秒）；输电线路长距离带电巡视、大跨越或登塔风险高的区段，选 SFIT-40U 无人机机载式。两款均采用高压脉冲电压法，判定标准一致。
结果实时传输至手持 APP，现场即可查看、记录、保存；原始数据可回传电脑，支持生成检测报告、历史数据对比与趋势分析，全程可追溯。
