输电线路运行中，绝缘子劣化、导线金具缺陷、电晕放电等问题会导致局部电场畸变，产生紫外辐射。电晕放电是线路绝缘故障的早期征兆，若不能及时发现，可能引发绝缘击穿、线路跳闸甚至大面积停电事故。
劳动强度大，受地形和天气条件限制明显
精度虽高，但检测距离有限，难以大面积快速排查
可见光和红外无法有效检测电晕放电等不可见隐患
普通紫外探测在白天阳光下背景噪声大，灵敏度受限

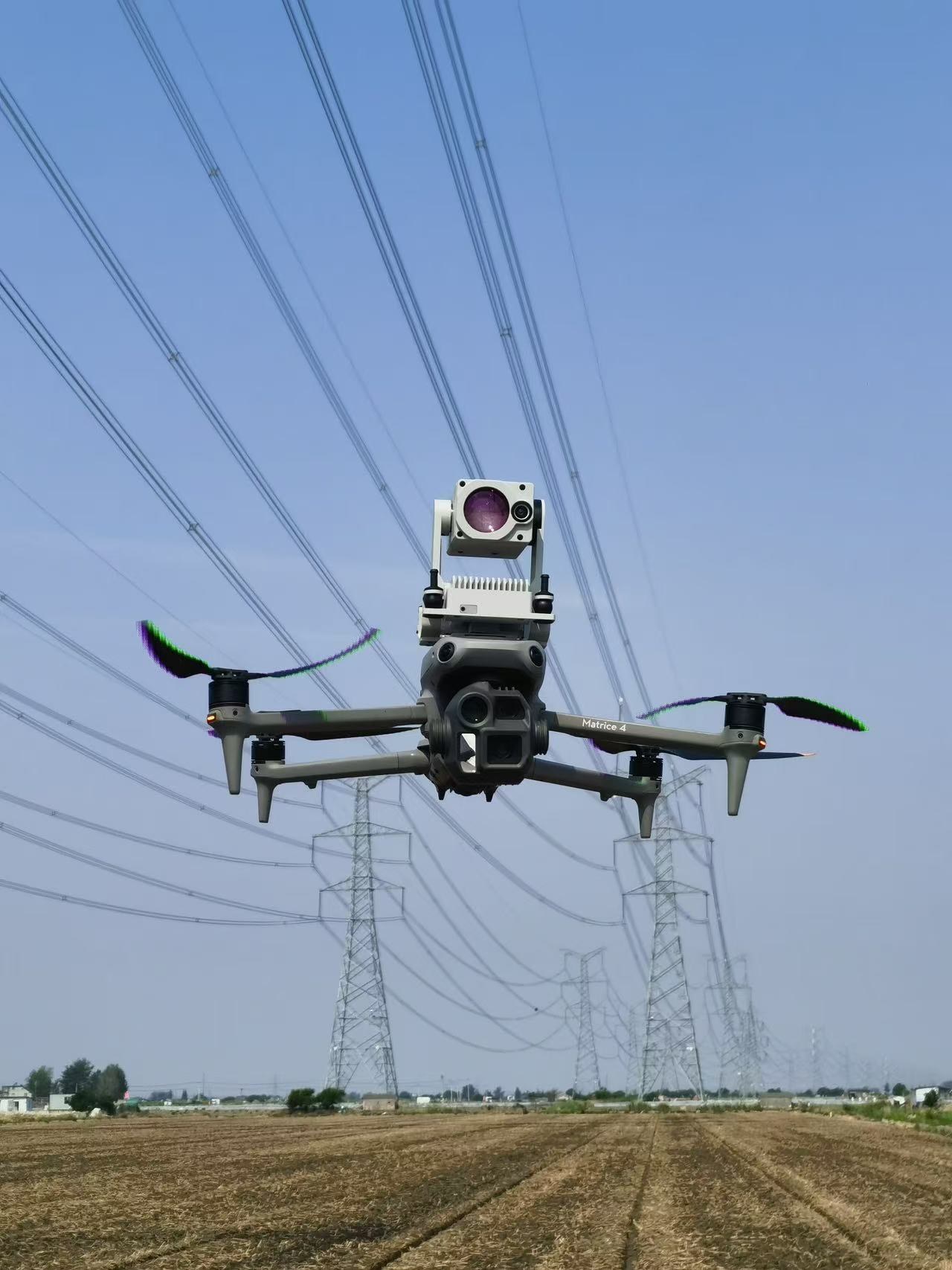

UV4L无人机载日盲紫外成像仪将日盲紫外探测与可见光成像深度融合，搭载大疆 Matrice 4 系列无人机平台，实现从空中对电晕放电的高灵敏度、远距离、精准可视化检测。
UV4L 是一款高分辨率、远距离、顶载式日盲紫外成像仪，专为大疆 Matrice 4/4T 系列无人机设计，通过 E-port 接口及 PSDK 协议通信，支持快拆安装。
| 日盲紫外探测模块 | 波段240~280nm，分辨率800×600，像元尺寸9μm，等效焦距159mm |
| 可见光广角通道 | 4800万像素，1/2英寸CMOS，分辨率最高8000×6000 |
| 智能融合处理单元 | 6T算力，支持可见光/紫外视场实时融合 |
| 高精度云台 | 无刷电机驱动，角度抖动量±0.01°，俯仰范围-30°~+30° |

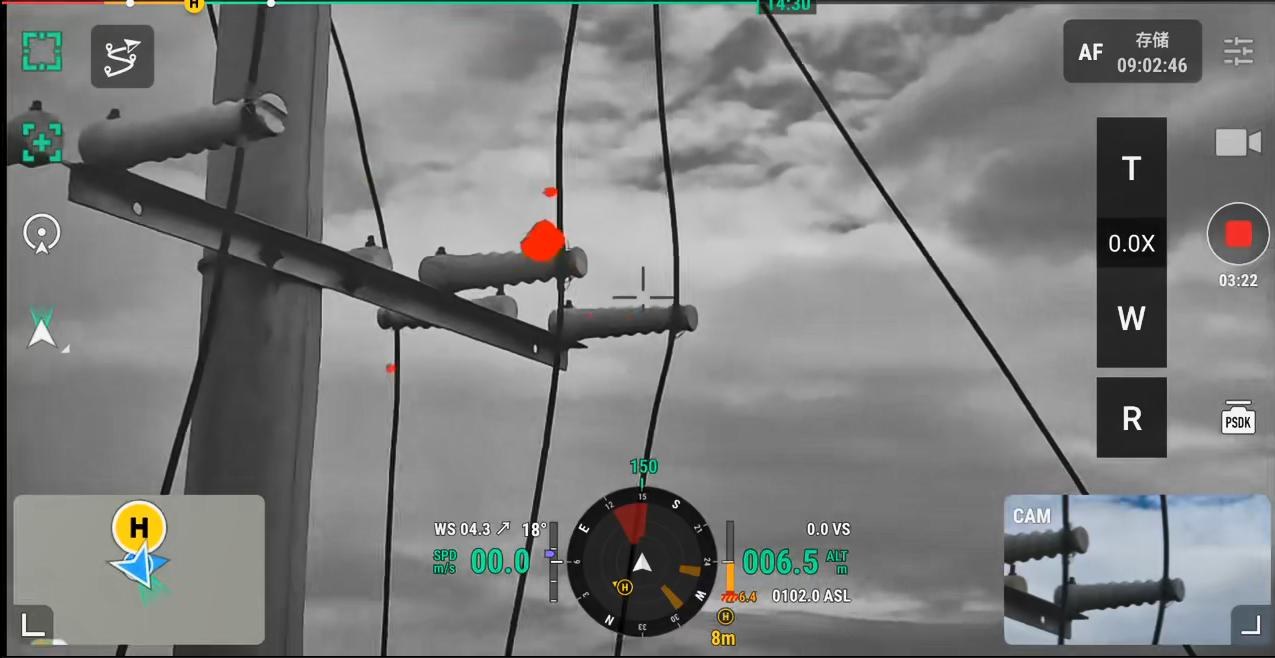

| UV Pilot App 控制端 | EO+UV实时放电探测并可视化，四种视频画面显示模式切换 |
日盲紫外探测：日盲紫外波段（240~280nm）位于太阳光谱中被臭氧层完全吸收的区域，地面环境中该波段太阳背景辐射近乎为零。高压线路电晕放电时，空气中氮分子被激发辐射的紫外光恰好落在这个波段——UV4L 利用这一物理特性，在强日光背景下实现高灵敏度探测，不受白天黑夜影响。
双光融合定位：紫外通道捕获放电信号，可见光通道提供高分辨率场景图像，智能融合处理单元（6T算力）将两路视频流实时配准叠加，把紫外放电信号精确映射到可见光画面上，实现放电点精准定位。
光子计数定量检测：序列化去噪处理剥离背景噪声，配合高灵敏度传感器（3×10⁻¹⁸ W/cm²）与光子计数算法，实时显示光子计数值与增益，检测从定性观察升级为定量分析。
适配不同检测场景，一键切换：
| 彩色/紫外融合模式 | 可见光彩色画面叠加紫外放电标记，直观定位放电位置 |
| 黑白/紫外融合模式 | 黑白画面叠加紫外放电标记，增强放电对比度 |
| 黑白/原始紫外融合 | 叠加未经处理的原始紫外信号，适合深度分析 |
| 原始紫外模式 | 仅显示紫外通道画面，专注放电信号本身 |
3×10⁻¹⁸ W/cm²探测灵敏度，159mm等效焦距窄视场远距离精准检测
紫外实时叠加可见光，放电点位置与严重程度直观可判
实时显示光子计数值与增益，缺陷等级评估有数据支撑
适配大疆Matrice 4系列，不影响飞行性能，支持快拆换装
无刷电机云台抖动量仅±0.01°，俯仰-30°~+30°，画面稳
-20℃~50℃工作，IP45防护，镁合金喷漆外壳
| 紫外波段 / 分辨率 | 240~280nm / 800×600 |
| 紫外像元尺寸 / 等效焦距 | 9μm / 159mm |
| 紫外镜头视角 | 12.6°×9.6° |
| 紫外灵敏度 | 3×10⁻¹⁸ W/cm² |
| 紫外融合可见光视频 | 最大分辨率1920×1080 |
| 可见光CMOS / 像素 | 1/2英寸 / 4800万（分辨率最高8000×6000） |
| 光圈 / 等效焦距 | F2.2 / 等效14mm |
| 静态图像 / 视频录制 | 4000×3000(30FPS)、8000×6000(7FPS) / 1920×1080(30FPS)、3840×2160(30FPS) |
| 智能单元算力 | 6T，支持可见光/紫外视场融合 |
| 云台控制 / 抖动量 | pitch -30°~+30° / ±0.01°（无刷电机2804） |
| 适配机型 / 安装 | DJI Matrice 4 / 4T，支持快拆（E-port接口，PSDK协议） |
| 整机重量 / 尺寸 / 功耗 | 400g / 98×92×112mm / 14W |
| 工作 / 存储温度 | -20℃~+50℃ / -20℃~+60℃ |
| 防护等级 / 外壳 | IP45 / 镁合金喷漆 |
不会。UV4L采用日盲紫外波段（240~280nm）探测，该波段太阳辐射被臭氧层完全吸收，地面背景辐射近乎为零，因此强日光背景下仍能高灵敏度捕捉电晕放电信号，白天黑夜均可检测。
影响极小。整机仅400g，专为大疆Matrice 4/4T系列设计，顶载式快拆安装，通过E-port接口与PSDK协议通信，不显著影响飞行性能和续航时间。
不是。系统实时显示光子计数值与增益参数，把放电信号从定性观察升级为定量分析，结合双光融合的空间定位，可直观判断放电缺陷的具体位置和严重程度，为缺陷等级评估提供数据支撑。
可以。除输电线路巡检外，UV4L可对变电站内GIS、断路器、互感器、避雷器等高压设备进行紫外检测，发现表面电晕放电和局部放电信号，辅助判断设备绝缘状态。
